【施設概要】 |
|
|
| |
|
| 処理能力 |
30ｔ／日（15ｔ／12ｈ×2炉） |
| 処理対象物 |
可燃ごみ、リサイクルプラザ破砕選別可燃物、清掃等ごみ、し尿汚泥 |
| 工事期間 |
2020年7月～2023年3月 |
| 処理区域 |
珠洲市、能登町 |
| 稼働時間 |
1日12時間（実働10時間） |
| 排ガス基準 |
ばいじん 0.01ｇ/N㎥、ダイオキシン類 0.1ng-TEQ/N㎥ |
|
|
|
| |
|
|
|
|
|
 ページのTOPへ |
|
|
| |
|
|
|
|
| |
|

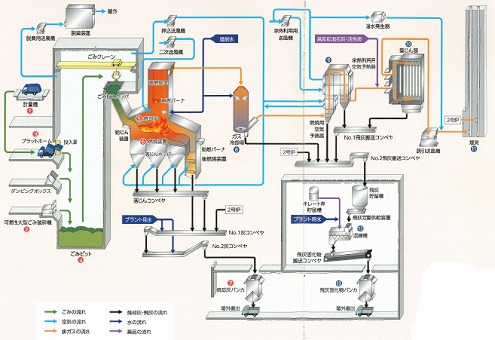

【処理フロー】 |
|
|
| |
|
 |
|
|
| |
|
１．計量機 |
|
|
|
|
|
| |
|
受入れするごみの重量を計量し、分類別に集計して日報・月報などを作成します。 |
|
|
| |
|
２．可燃性大型ごみ破砕機 |
|
|
|
|
|
| |
|
大きなごみ（ふとん等）を燃えやすい大きさに切断します。 |
|
|
| |
|
３．プラットホーム |
|
|
| |
|
収集車や直接持込車により搬入されたごみを、ごみピットに投入します。 |
|
|
| |
|
4．ごみピット・ごみクレーン |
|
|
|
|
|
| |
|
ごみピットに貯めたごみを、燃えやすくなるようごみクレーンで撹拌し、ごみ投入ホッパ（焼却炉の入口）に投入します。 |
|
|
| |
|
5．焼却炉 |
|
|
|
|
|
| |
|
ごみを850℃以上の高温で焼却します。また、排ガスは再燃焼室で再燃焼し、完全に燃焼させます。 |
|
|
| |
|
6．燃焼装置 |
|
|
| |
|
燃焼装置上で乾燥、燃焼、後燃焼と段階的に焼却し、未燃分がないよう完全に焼却します。 |
|
|
| |
|
7．焼却灰バンカ |
|
|
|
|
|
| |
|
散水により冷却した焼却灰を貯留し搬出します。 |
|
|
| |
|
8．ガス冷却塔 |
|
|
|
|
|
| |
|
高温の排ガスに水を噴霧して蒸発させ、排ガスの温度を下げます。噴霧水は排水処理設備で処理した水を使用します。 |
|
|
| |
|
9．空気予熱器 |
|
|
|
|
|
| |
|
燃焼用空気、場内給湯設備用空気の加熱を行い、排ガス温度を180℃まで冷却します。 |
|
|
| |
|
10．集じん器 |
|
|
| |
|
集じん器の入口に粉末の高反応消石灰と活性灰を吹き込み、反応・吸着させることにより、飛灰としてばいじん、有害物質、ダイオキシン類を除去します。 |
|
|
| |
|
11．煙突 |
|
|
| |
|
自主規制値以下に処理した排ガスを、高さ40ｍの煙突から大気に排出します。 |
|
|
| |
|
12．混練機 |
|
|
| |
|
集じん器で除去した飛灰をキレート剤と混錬することにより、安定化処理します。 |
|
|
| |
|
13．飛灰固化物バンカ |
|
|
| |
|
安定化処理した飛灰を貯留し搬出します。 |
|
|
| |
|
|
|
|
|
